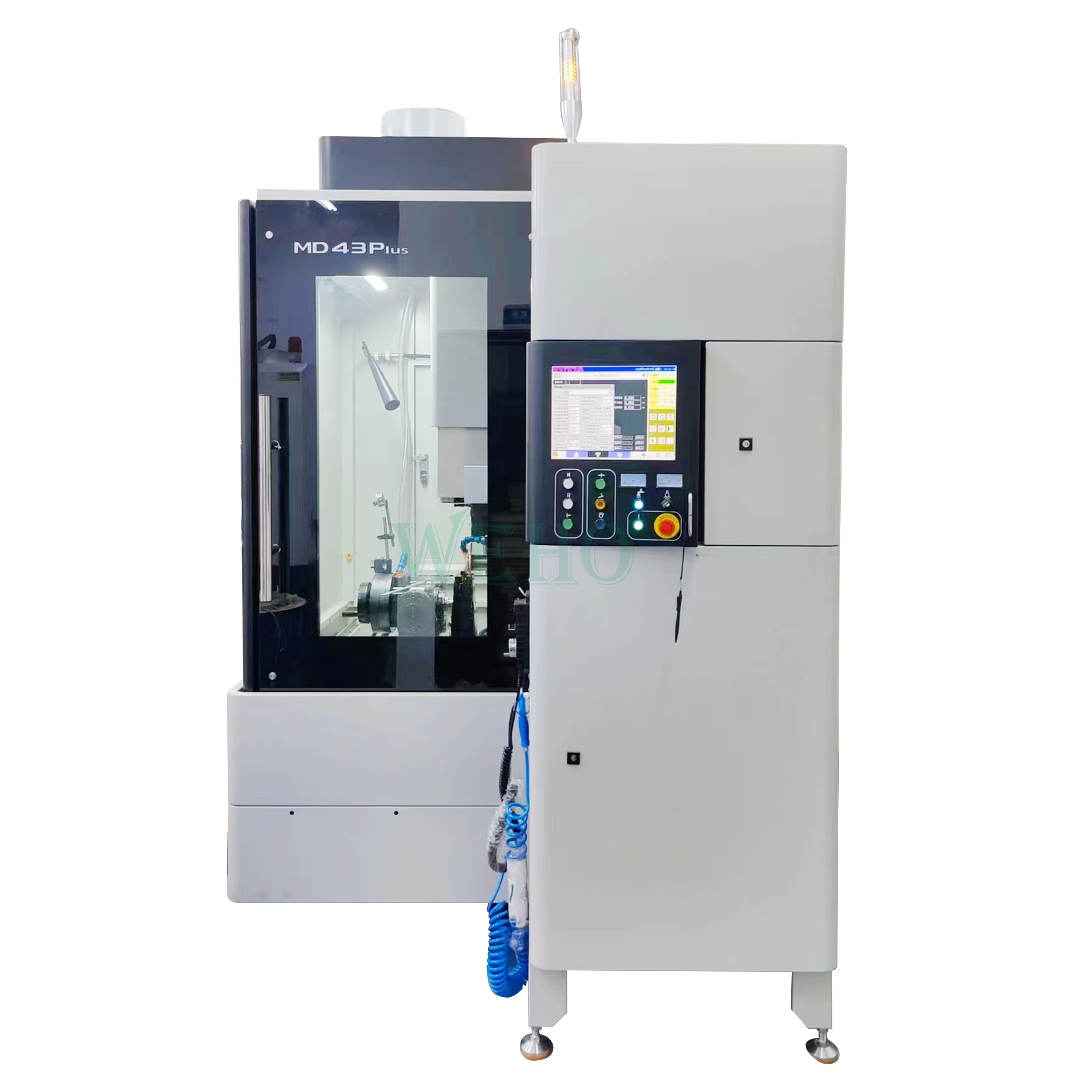

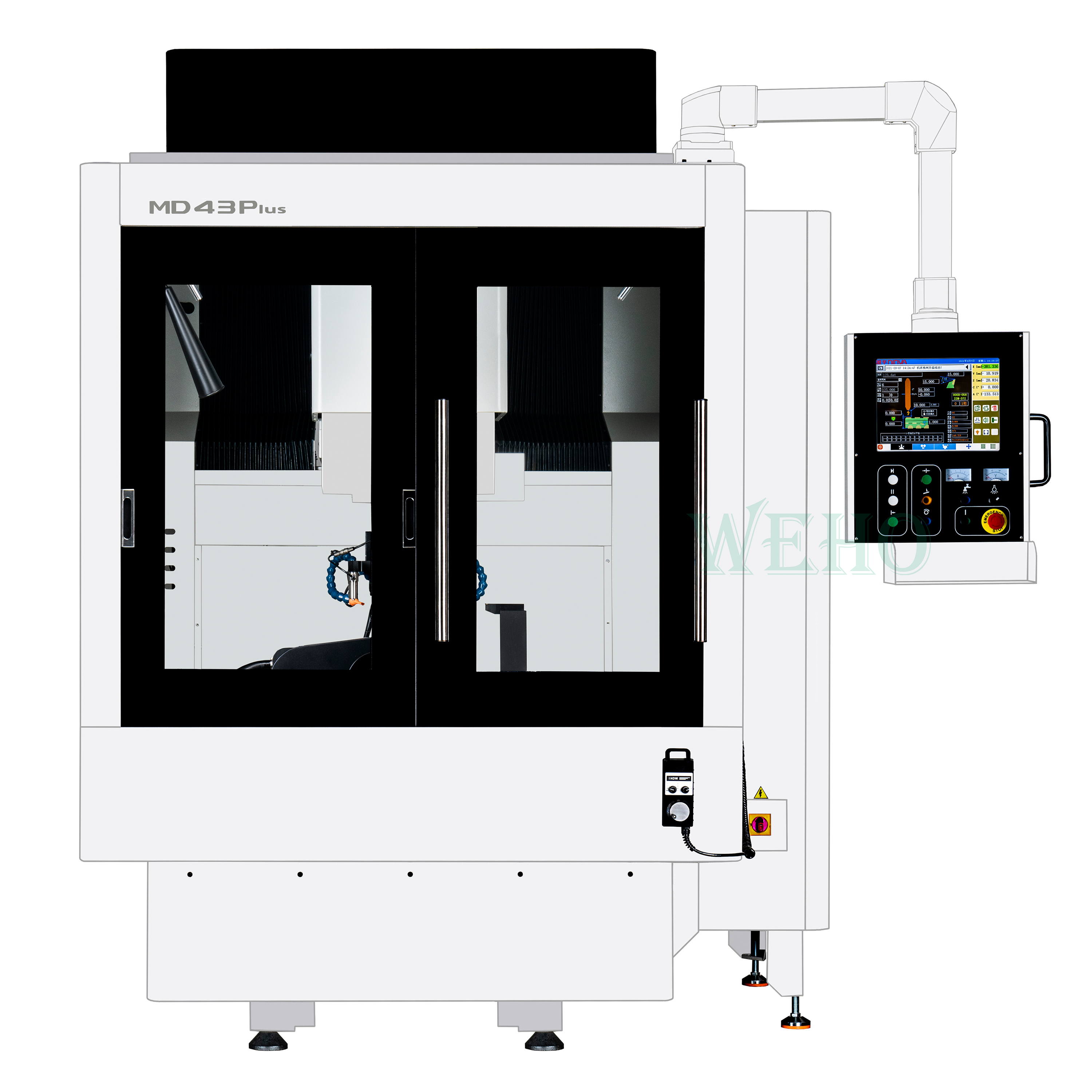

مبراة EDM بخمسة محاور لقاطع الماس متعدد البلورات الحلزوني وقاطع المواد المنحنية PCD
مسافة السفر على المحورين X وY وZ: 400×260×300 مم
الحد الأقصى لقطر التشغيل للقاطع الحلزوني/القرصي: 300 مم
الحد الأدنى لقطر التشغيل لقاطع الحلزون/قاطع الساق: 8 مم
الحد الأقصى لقطر تشغيل سكين الغونغ: 100 مم
الحد الأدنى لقطر تصنيع سكين الجونج: 8 مم
الحد الأقصى لقطر تشغيل شفرة المنشار: 400 مم
الحد الأدنى لقطر معالجة شفرة المنشار: 80 مم
أقصى ارتفاع قابل للتشغيل: 200 مم
أقصى زاوية حلزونية قابلة للتشغيل: 70 درجة
زاوية دوران المحور A: 0-360 درجة
دقة القفز لتثبيت حامل الأداة على المحور A: <0.01 مم
MD43PLUS هي أداة آلية لشحذ وإعادة طحن التآكل الناتج عن التفريغ لأدوات الحلزون الماسي متعدد البلورات (PCD) وأدوات السطح المنحني فائقة الصلابة PCD.
يمكن لأداة الماكينة تحقيق معالجة ربط خمسة محاور X وY وZ وC وA، والكشف التلقائي عن زاوية الحلزون، والمعالجة التلقائية لأداة القرص الكامل، والكفاءة العالية، والدقة العالية والتحكم التلقائي المثالي، بحيث تلبي الأدوات المعالجة متطلبات التصميم والاستخدام بشكل كامل.
| اسم | مبراة EDM بخمسة محاور |
نموذج | MD43 بلس |
السفر على المحورين X وY وZ | 400×260×300 مم |
الحد الأقصى لقطر التشغيل الخارجي لقاطع الحلزون/القرص | 300 ملم |
الحد الأدنى لقطر التشغيل الخارجي لقاطع الحلزون/قاطع الساق | 8 مم |
الحد الأقصى لقطر التشغيل الخارجي لسكين الجرس | 100 ملم |
الحد الأدنى لقطر التشغيل الخارجي لسكين الجرس | 8 مم |
الحد الأقصى لقطر التشغيل الخارجي لشفرة المنشار | 400 ملم |
الحد الأدنى لقطر التشغيل الخارجي لشفرة المنشار | 80 ملم |
أقصى ارتفاع قابل للتشغيل | 200 ملم |
أقصى زاوية حلزونية قابلة للتشغيل | 70 درجة |
زاوية دوران المحور أ | 0-360 درجة |
| دقة القفز في تثبيت حامل الأداة على المحور A | <0.01 مم |
الكشف عبر الإنترنت عن دقة تشغيل الأدوات | <0.02 مم |
| سرعة المغزل لعجلة القطب الكهربائي | 0~1500 دورة في الدقيقة |
ضوضاء أداة الآلة: الحد الأقصى للضوضاء في ظل ظروف العمل | <78 ديسيبل |
| الحد الأقصى لتيار المعالجة | 5أ |
| حجم طاولة العمل (الطول × العرض) | 1000×700 مم |
| عدد الفتحات على شكل حرف T الموجودة على طاولة العمل للتثبيت | 5 قطع |
حجم الأخدود على شكل حرف T | 14 ملم |
المسافة بين فتحات T | 100 ملم |
حجم خزان الوقود | 1600*1100 مم (الحجم الأقصى للنوع L) |
| سعة خزان الوقود | 250 لتر |
طريقة التصفية | قلب ورقي قابل للتبديل |
عدد خراطيش الفلتر | 2 قطعه |
قوة مضخة الزيت | 0.37 كيلو وات |
سائل العمل | سائل تفريغ الشرارة |
قطر القطب الكهربائي | التكوين القياسي 160 مم، الحد الأقصى للاستخدام يصل إلى 220 مم |
مدخلات شبكة الطاقة | ~380 فولت 50 هرتز |
| السماح بنطاق التقلب | +10% —— -5% |
| طاقة الإدخال | 6 كيلو وات |
التيار المقنن للصمامات | 25 أمبير |
ضغط مصدر الهواء | 0.6~0.8 ميجا باسكال |
ضبط مكونات معالجة مصدر الهواء لـ | 0.4 ميجا باسكال |
واجهة هوائية لآلة الأدوات | موصل القصبة الهوائية السريع φ8 |
حجم المضيف (العرض × العمق × الارتفاع) | 1960×2000×2460 ملم |
وزن الماكينة | حوالي 3000 كجم، صندوق خشبي (حوالي 220 كجم) |
حجم صندوق التغليف (العمق، العرض، الارتفاع) | 2345*2240*2760 مم |
نوع التعبئة والعدد | صندوق خشبي، قطعة واحدة |
مميزات المنتج:
1) الكشف التلقائي عن خط حلزوني للأسنان الحلزونية، والمعالجة التلقائية لأداة القرص الكامل.
2) تحتوي أدوات الآلة على خمسة محاور مؤازرة X ، Y ، Z ، A ، C ، ويمكن تشغيلها على محاور متعددة.
3) فهرسة CNC عالية الدقة على المحور A، دوران CNC عالي الدقة على المحور C.
4) يعتمد محرك سيرفو التيار المتردد
5) التحكم في الحلقة شبه المغلقة، دقة التصنيع على مستوى μ
6) كفاءة عالية، معالجة عالية التشطيب
7) الدقة الميكانيكية تظل مستقرة لفترة طويلة
8) تنظيم السرعة بدون خطوات للمغزل الكهربائي عالي الدقة
9) شاشة LCD مقاس 15 بوصة صناعية ، شاشة واضحة وبديهية.
10) مجهزة بمكتبة برمجيات خاصة لشحذ جميع أنواع الأدوات، والأداء المتفوق.
11) اعتماد نظام التشغيل Windows يوفر نظام Win7 للمشغلين نوافذ واضحة لمراقبة عملية الإنتاج ونوافذ ضبط المعلمات ونوافذ تصحيح أخطاء أدوات الماكينة ومعايرتها ونوافذ وظائف مساعدة أخرى. توفر نافذة مراقبة العملية مؤشرًا رقميًا للموضع.
12) لتزويد العملاء بدائرة تفريغ PCD مخصصة فائقة الدقة وفعالة من حيث التكلفة، ومراقبة حاسوبية دقيقة أحادية الشريحة عالية السرعة، وفقًا لظروف المعالجة، وتعديل شكل موجة التفريغ تلقائيًا، مثل دائرة التحكم في نبضات الطاقة لضمان التحكم الدقيق في طاقة التفريغ يمكن أن تحسن بشكل فعال كفاءة المعالجة ويمكن أن تضمن أن أداة PCD هي سطح آلي وجودة حافة القطع.
13) من خلال واجهة التفاعل بين الإنسان والحاسوب ( UI ) يستقبل مدخلات المستخدم ويعرض حالة الجهاز. يعتمد إعداد المعلمات على طريقة ملء الفراغات، ولا يتطلب برمجة التعليمات البرمجية، ويكمل البرنامج نفسه تلقائيًا إعداد برنامج المعالجة (كود المعالجة، وكود قياس الأسنان، وكود الدوران). يحتوي البرنامج نفسه على وظيفة فحص صحة المعلمات. يتضمن عرض الحالة حالة النظام (التهيئة / طبيعية. / المعالجة / التنبيه، وما إلى ذلك)، وعرض الإحداثيات والوظائف الأخرى.
14) تبدأ المعالجة التلقائية وفقًا لمجموعات المعلمات المحددة التي تحتاج إلى معالجة عمق قطعة العمل والمعالجة الخشنة والمتوسطة والدقيقة على التوالي، ويتم إكمال عملية المعالجة في وقت واحد، ويتم تقليل تعقيد التشغيل اليدوي، ويمكن ضمان الاتساق الجيد.
15) تحقيق معالجة سطح حافة السكين الحلزونية، والمحور الخطي ومحور الدوران لمعالجة الارتباط. تعتمد عملية التصنيع الشاملة على طريقة تتبع مسار التفريغ EDM، ودقة التحكم في المحور الخطي هي 0.001 مم ، ودقة التحكم في محور الفهرسة هي 0.001 درجة.
16) وحدة تحكم رقمية مدمجة لتحقيق التحكم في حركة موضع خمسة محاور، تستخدم واجهة الإدخال/الإخراج عزلًا بصريًا كاملاً. تحتوي الوحدة على وظيفة الاستيفاء متعدد المحاور، ومحاذاة نقطة الصفر، والتعديل التلقائي لسرعة التغذية وفقًا لإشارة فجوة التفريغ، والتراجع التلقائي عن الدائرة القصيرة وغيرها من الوظائف.
17) وظيفة الكشف والتعديل التلقائي لحالة التفريغ، وضبط فجوة التفريغ الصحيحة تلقائيًا، بحيث يمكن للمعالجة الحفاظ على نتائج جيدة
18) يستخدم شاشة اللمس وشاشة القائمة الصينية، مما يجعل التشغيل مريحًا وسريعًا وبديهيًا وودودًا. لا يمكن أن يجعل المحاربين ذوي الخبرة في متناول اليد فحسب، بل يجعل المبتدئين عديمي الخبرة يعرفونه من النظرة الأولى. يحتوي صندوق التحكم اليدوي المدمج والمريح على وظائف قوية ويمكنه إكمال معظم أعمال التشغيل. من خلال المطاط المغناطيسي الناعم الموجود في الخلف، يمكن امتصاصه بسهولة في أي وضع مناسب، بحيث يمكن للمشغل تشغيل الماكينة عن قرب ويكون تحضير المعالجة أسهل.
19) جهاز فهرسة أوتوماتيكي عالي الدقة وعالي الأتمتة، بالإضافة إلى الدوران الأفقي 360 درجة، لتحقيق القياس التلقائي وزاوية التسجيل، جنبًا إلى جنب مع التحكم في البرنامج، يتم إكمال معالجة الأداة متعددة الأسنان في وقت واحد.
20) يتم اعتماد الحزام R المرتبط بالمحورين لأداة الماكينة لتحقيق معالجة السكين الحلزونية.
21) التشغيل الآلي، يتم استخدام وصلة ثنائية المحور لتدوير قطب القوس الكهربائي تلقائيًا. إعادة التشغيل الآلي تلقائيًا.
22) كرر دقة تحديد المواقع.
23) تحقيق المعالجة التلقائية لسكين الماس الحلزوني في العملية بأكملها، ودقة الانحراف 0.02 مم .
24) تحقيق عملية معالجة أداة الآلة حيث يدور المحور A تلقائيًا، ويتيح تركيب العمود Y إمكانية تشغيل المسارات الحلزونية.
25) قاطع حلزوني قابل للتشغيل بأقصى قطر 300 مم ، يمكنه معالجة الحد الأقصى لعدد أسنان السكين الحلزوني 120 .
26) الحد الأدنى لقطر الأداة لتصنيع الساق 8 مم ، الحد الأدنى لعدد الأسنان يمكن معالجة السكين الحلزوني 1 .
27) المظهر مريح للتشغيل والصيانة والتفكيك مريح وجميل وسخى.
28) آلة الأدوات مصنوعة من الحديد الزهر المطعّم عالي الجودة، وهيكل التصميم الأمثل يتمتع بصلابة ثابتة وديناميكية عالية.
29) يعتمد المغزل على بنية ذات صلابة عالية ويمكن استخدامه في تصنيع التفريغ عالي الدقة.
30) يعتمد المغزل على تكنولوجيا محرك سيرفو التيار المتردد، والتي يمكنها تحقيق تغيير السرعة للأمام والخلف بشكل مستمر.
31) قضيب التوجيه هو قضيب توجيه خطي دقيق مستورد. يضمن دقة الحركة وحساسية أداة الماكينة والدقة العالية والاستقرار الجيد.
32) كرة لولبية مستوردة عالية الدقة، هيكل ممتد مسبقًا. تتمتع المحاور الثلاثة بصلابة ديناميكية أفضل ومقاومة للتشوه الحراري.
33) لولب الكرة المحور X\Y ومحرك المؤازرة المحرك المباشر، لا يوجد خطأ تراكمي في النقل، تكرار ودقة تحديد المواقع العالية.
34) أدوات الآلة متوافقة مع المعايير الدولية.
35) التحكم بواسطة الكمبيوتر الشخصي ، درجة عالية من الأتمتة؛ أداء مستقر وموثوق .
36) عملية اللمس الخفيفة ؛ تشعر بالارتياح .
37) واجهة عمل سهلة ؛ عرض معلومات غنية ؛ نصائح مختلفة دقيقة .
38) إنذار العرض التلقائي ؛ الوظيفة مثالية.
39) جهاز إطفاء الحرائق الأوتوماتيكي للحماية من الضوء ودرجة الحرارة لضمان سلامة تشغيل الماكينة.
40) استخدام مضخة زيت مستوردة من إيطاليا، منخفضة الضوضاء، وموثوقية عالية.
صور المعالجة الفعلية:
نظام التحكم
تم اعتماد الكمبيوتر الصناعي المتقدم، مع شاشة تعمل باللمس LED، وإصدار شرعي من نظام التشغيل WINDOWSCE، وواجهة بسيطة، وسهلة التشغيل، وذاكرة قوية وتكوين واجهة، مما يوفر منصة جيدة للتحسين المستمر في المستقبل.
سيرفو وإمدادات الطاقة النبضية
يقوم نظام التحكم التكيفي بضبط نظام التتبع على الفور وفقًا لحالة التفريغ في عملية المعالجة، وذلك لجعل عملية المعالجة أكثر استقرارًا. يمكن لمصدر الطاقة النبضي المخصص PCD المبتكر وغيره من مصادر الطاقة ضمان التحكم الدقيق في طاقة التفريغ. جنبًا إلى جنب مع نظام التحكم الذكي في فجوة التفريغ، يمكن لمعدل استخدام النبضات الوصول إلى الحالة المثلى، وذلك لتحسين جودة حافة القطع على سطح الأداة والحفاظ على كفاءة التشغيل.
أنواع الأدوات القابلة للتشغيل
كيف افعل اذا لم اتمكن من العمل
عند استلامك للجهاز، إذا كانت لديك مشكلة في التشغيل، فسنقوم بإجراء اجتماع فيديو لتعليمك. إذا لم يتمكن التدريب عبر الفيديو من حل المشكلة، فسيذهب مهندسونا إلى مكانك، وسيتم دفع جميع الرسوم من جانب العميل.
كيفية الحصول على قطع الغيار بعد الضمان
بعد سنوات عديدة من الاستخدام، ستكون الخدمة مهمة. سنكون دائمًا مسؤولين عن آلات weho، بما في ذلك العثور على المشكلات وإرسال قطع الغيار وتعليمك كيفية استبدال الأجزاء.
