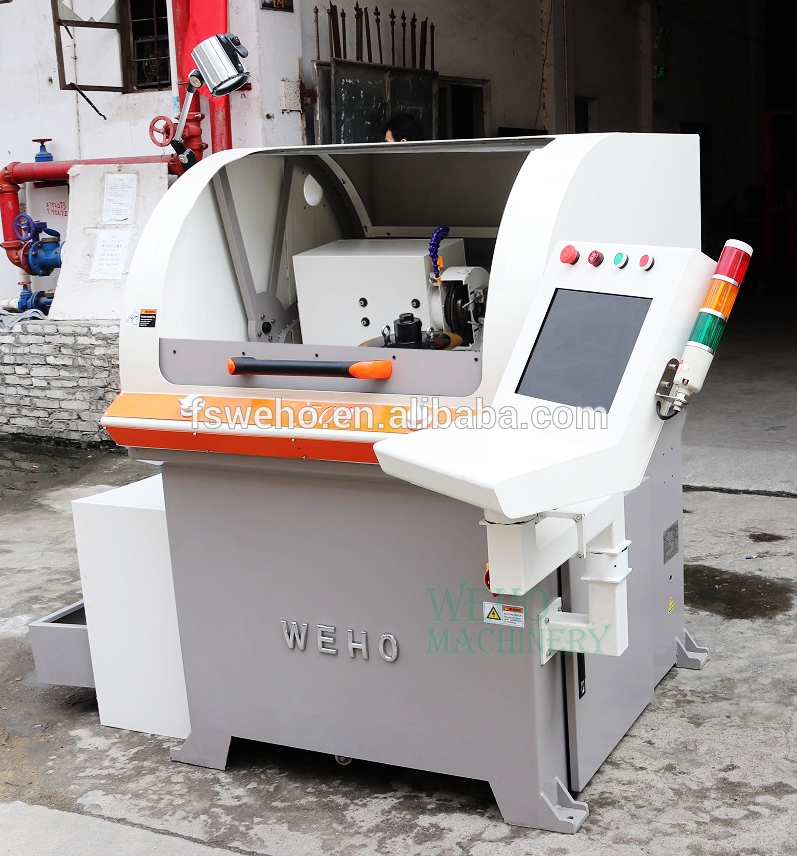

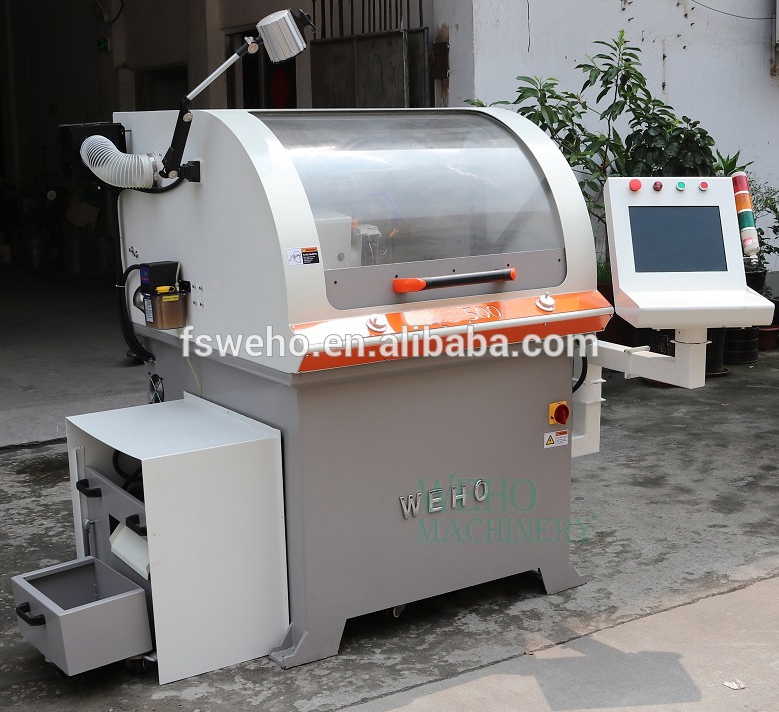

آلة شحذ شفرة المنشار الدائري CNC HSS
الموديل: HSS500-4A
4 محاور: س، ص، ع، ج
نطاق الشطف التلقائي: Ø170 مم - Ø450 مم
جهاز فصل الخبث بالفصل المغناطيسي: 60 لتر/دقيقة
أنواع أسنان الطحن: أسنان مثلثة، أسنان مقوسة، أسنان ذات درجات عالية ومنخفضة، أسنان ذات درجة متغيرة
دقة الطحن: زاوية الوجه ±1.0 درجة، زاوية القمة ±1.0 درجة، عمق السن ±0.1 مم، نصف القطر ±0.1 مم
أفضل معدات الشحذ لشفرات مناشير الفولاذ عالي السرعة، والتي تستخدم لقطع المعادن.
مناسبة لشحذ أو إعادة قطع وشطف شفرات منشار HSS تلقائيًا في طريقة طحن التغذية الزاحفة باستخدام عجلات طحن CBN.
آلات شحذ المناشير الدائرية هي آلات شحذ شفرات المناشير CNC مزودة بنظام تحكم مؤازر بثلاثة أو أربعة محاور.
نموذج | HSS500-4A |
4 محاور | س، ص، ع، ج |
مجموعة شطف أوتوماتيكية | قطر 170 مم - قطر 450 مم |
مزيل الخبث بالفصل المغناطيسي | 60 لتر/دقيقة |
نوع أسنان الطحن | سن مثلث الشكل، سن مقوس سن مرتفع-منخفض، سن ذو درجة متغيرة |
دقة الطحن | زاوية الوجه ±1.0 درجة، زاوية السطح ±1.0 درجة عمق السن ±0.1 مم، R ±0.1 مم |
حجم شفرة منشار التجليخ | القطر 80 مم - 500 مم، عدد الأسنان من 10 إلى 600 |
خطوة شفرة المنشار | T1.3–T22mm |
سمك شفرة المنشار | أقل من 3.5 مم |
زاوية القطع | 0.01° ~ 30° |
الطحن | 2 ~ 60 سنًا/دقيقة |
حجم عجلة التجليخ | Ø200 مم * Ø32 مم |
سُمك عجلة التجليخ | 1 مم ~ 3 مم |
الجري | 4500 ~ 6000 دورة في الدقيقة |
القوة الكاملة | حوالي 8 كيلوواط |
وزن | حوالي 600 كجم |
مقاس | الطول 1100 مم × العرض 1400 مم × الارتفاع 1800 مم |
التكوين الرئيسي
لا. | اسم | ماركة | ملحوظة |
1 | دليل خطي ثلاثي المحاور | هيوين تايوان |
|
2 | برغي كروي ثلاثي المحاور | إصابات الدماغ التايوانية |
|
3 | مخفض محور C | الصين | |
4 | محرك سيرفو رباعي المحاور | دلتا تايوان |
|
5 | أجهزة الاستشعار | أومرون اليابان |
|
6 | المكونات الكهربائية | الذقن |
|
7 | محرك المغزل | محرك مقاوم للماء مصمم خصيصًا بقوة 5.5 كيلوواط | |
8 | الغطاء الخارجي للجهاز | فولاذ مقاوم للصدأ بطلاء نهائي | |
9 | نظام التشغيل | تطوير ذاتي | |
10 | لوحة التحكم | شاشة لمس POD |

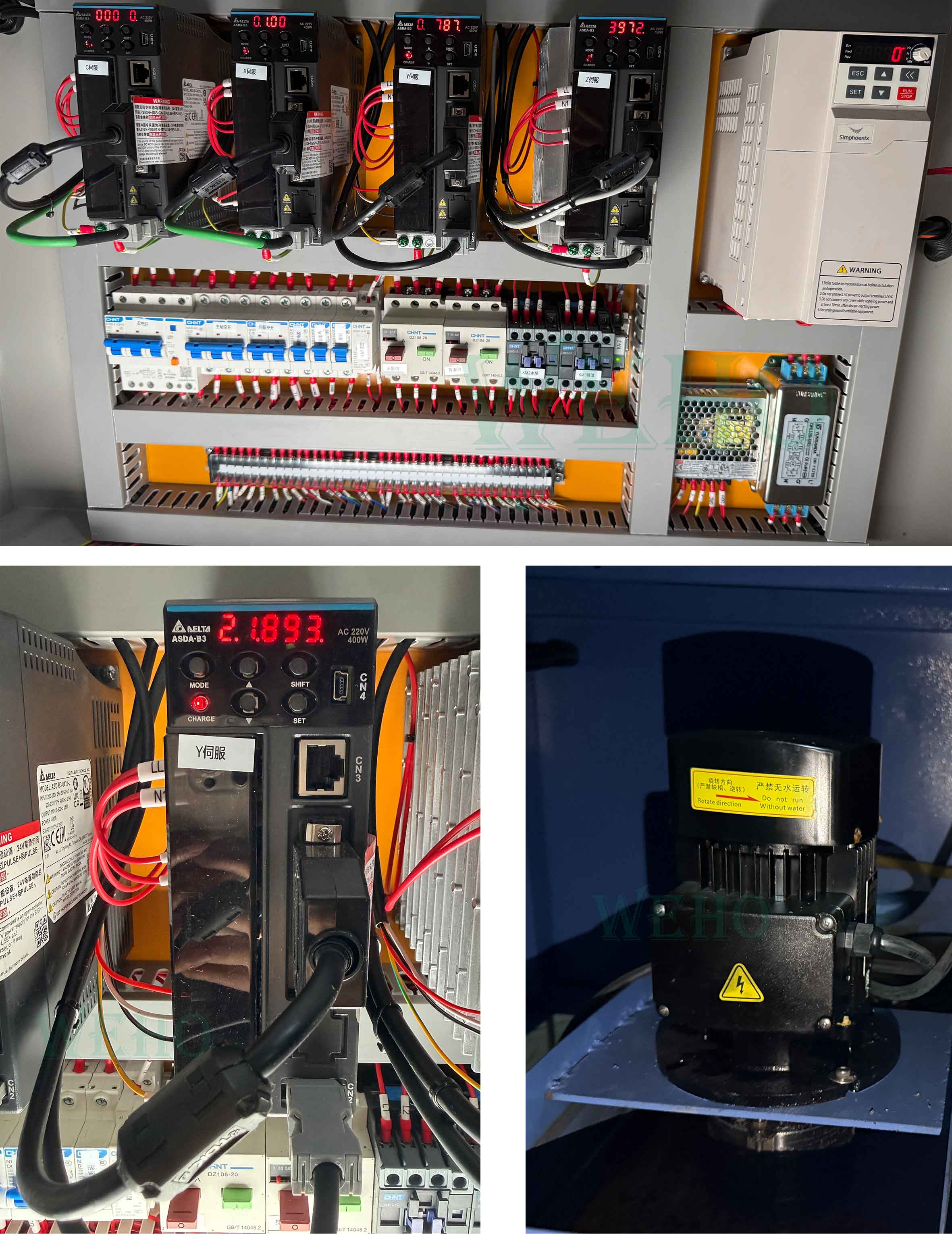

نظام محرك دلتا سيرفو : مزود بثلاث وحدات من محركات سيرفو بقدرة 400 واط ووحدة واحدة من محرك سيرفو بقدرة 750 واط مع فرامل (مخصصة لوظيفة الشطف)، مما يضمن التشغيل السلس والفعال والدقيق، حتى أثناء العمل عالي الكثافة.
مخفض التوافقيات : مصمم لتحريك الأسنان الدوراني، ويتميز بدقة فائقة، ومقاومة عالية للتآكل، وعمر خدمة طويل. يضمن بشكل فعال ثبات دقة طحن الأسنان ويقلل من الحاجة إلى الصيانة.
الموجهات الخطية : يستخدم المحور Y موجهًا خطيًا من نوع Hinwin بقطر 30 مم، بينما يستخدم المحوران X وZ موجهًا خطيًا من نوع Hinwin بقطر 20 مم. جميع الموجهات مزودة بمزالق معززة، مما يعزز بشكل كبير صلابة الماكينة وقدرتها على تحمل الأحمال، ويضمن عدم حدوث أي تشوه أثناء التشغيل الشاق لفترات طويلة.
براغي كروية : مستوردة من شركة TBI التايوانية، والمعروفة بدقتها العالية، واحتكاكها المنخفض، وعمرها التشغيلي الطويل. تضمن حركة سلسة ودقيقة لكل محور، مما يرسخ أساسًا متينًا لطحن الأسنان بدقة.
مقعد المغزل : مصنوع من فولاذ محامل عالي الجودة، مقاوم للتآكل والانزلاق، بعمر افتراضي يصل إلى 10 سنوات دون انزلاق الخيوط. على عكس الشركات المصنعة الأخرى التي تستخدم فولاذ 45#، فإن مقعد المغزل المصنوع من فولاذ المحامل لدينا يمنع بشكل فعال انزلاق الخيوط الناتج عن التحميل والتفريغ المتكرر لعجلة التجليخ، مما يقلل بشكل كبير من تكاليف الصيانة ووقت التوقف.
مزايا آلة شحذ منشار الفولاذ عالي السرعة (HSS):
1) آلة شحذ شفرات المنشار CNC HSS أوتوماتيكية بالكامل.
2) عجلة طحن من الماس CBN.
3) نظام التبريد
4) ضبط زاوية القطع تلقائياً.
5) ضبط سرعة عجلة التجليخ.
6) التحكم المؤازر بثلاثة محاور.
7) مرشح رذاذ الزيت
8) واقي رذاذ حاصل على براءة اختراع.
يسهل فتح الغطاء الواقي، كما أن تغيير شفرة المنشار مريح.
شركة WEHO Machinery هي شركة مصنعة للمعدات الأصلية، ويمكننا تصميم جميع الآلات حسب الطلب وفقًا لمتطلبات العميل. نستطيع تصميم وتصنيع معظم آلات معالجة الأخشاب. هدفنا هو تجاوز توقعات عملائنا. نحن مصنع آلات، ولكن خدمة العملاء هي جوهر عملنا.
